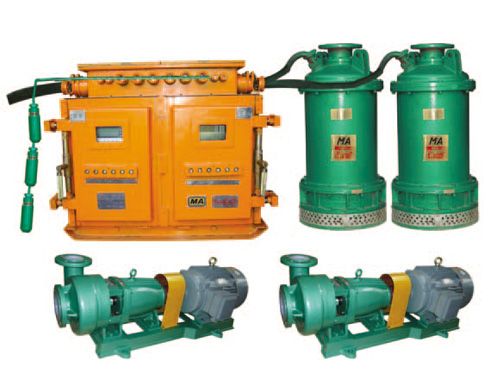

產品概述：

    用于額定電壓660V／1140V，電流O一400A的交流異步電動機的直接起動停止或反轉．該控制器部件采用西門子PLC，集檢測、控制  保護與一體?？梢酝ㄟ^液晶顯示及鍵盤實現人機對話功能．具有故障記憶及故障查詢功能，其斷相、過載短路等保護功能的實現模擬電動機的發熱．對電動機的保護切實。其控制功能實現了礦用潛水泵、礦用離心泵(具有離心泵真空檢測功能)的自動控制．通信方式采用

產品控制功能：

   本控制器可做為礦用潛水泵、多級離心泵的控制器，并可以實現控制礦用潛水泵、多級離心泵使用方式的切換．做到了一臺正常工作一臺備用，以及數據上傳通過網絡進行地面控制。下面分別介紹了做礦用潛水泵、多級離心泵控制器時功能實現。

A：控制礦用潛水泵(多級離心泵)時：

1  本控制器制動方式下在控制礦用潛水泵(離心泵)時可以實現：

   當高位檢測探頭動作后．主回路工作(各電磁球閥、電動砸閥按順序工作)。如果水位繼續上升升到高位檢測探頭動作后，副回路動作(各電磁球閥  電動砸閥按順序工作)。此時兩臺水泵同時工作當水位下降到低位檢測探頭后．主副兩個回路停止工作(各電磁球閥、電動砸閥按順序工作)。

   當高位檢測探頭動作后，主回路工作(各電磁球閥，電動砸閥按順序工作)。當主回路出現故障后主回路停止工作(各電磁球閥、電動砸閥按順序工作)．自動切換到副回路工作(各電磁球閥  電動砸閥按順序工作)。當水位下降到低位檢測探頭后．副回路停止工作(各電磁球閥、電動砸閥按順序工作)。

   控制器在外接液位．溫度、流量傳感器時．液晶屏可時時的顯示其動態的變化．并參與控制。

2、本控制器在手動方式下可以實現單獨啟動主、副兩個回路．也可以同時啟動主、副兩個回路。

B：控制功能特點：

1 雙電源雙回路一用一備。根據水量大?。慌_(tái)正常工作．出現故障能自動切換。水量大時可控制兩臺水泵同時工作。

2 控制器具有過載、短路、缺相、過壓．欠壓．漏電閉鎖．風電閉鎖．高、低水位故障報警自動排水雙保護等保護功能；

3 通信方式：RS485或以太網通信直接接入井下工業以太環網，進行數據交換；

4 所組成的系統具備自動控制、手動控制，遠控、報警與故障上傳功能。

5 控制器具有水倉水位、水泵溫度、排水管流量等參數接口及電動閘閥的控制接口輸出，實現了不同地點設備的不同控制。

c：本控制器可以通過上位機進行遠方控制，并監控實時狀態數據及對數據進行管理。

1 在統一提供的控制軟件平臺(平臺選用主流組態軟件WI!。ICC)上進行軟件的開發。

2 在標準畫面和用戶組態畫面上設定、匯集和顯示有關的運行信息．供運行人員對設備的運行工況進行控制：

3 用軟件采用組態軟件模塊化設計；

4 用軟件應具有漢化界面：

5 機界面應運用開放系統的、圖形窗口．友好的操作人員界面；

6 應用軟件應具有登錄和密碼保護功能。

7 可實現控制方式的切換，操作員根據工作狀態順序啟動各控制開關。同時實現一回路工作另一回路備用；易于實現各排水點的自動控制于網絡監控。

8 上位機安裝西門子wlrlcc組態軟件進行監控(模擬工作狀態)、報警及控制等。效果圖如上：

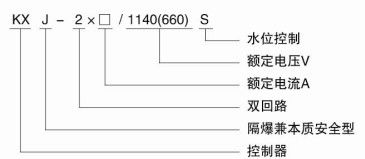

型號組成及意義：

技術參數：

1額定電壓：660V／1140V

2額定電流：2X200A   2X120A

3本安參數：

a水位控制插件本安參數：  uO：DCl2.3V  IO：DCl05mA；

b、電源本安參數：uO：DC24.3V  IO：500 mA  LO：O.2mH  CO：2uF：

c、通信本安參數：uO：6V．IO：30 mA、LO：1mH．CO：O.1uF

產品規格及性能參數：
