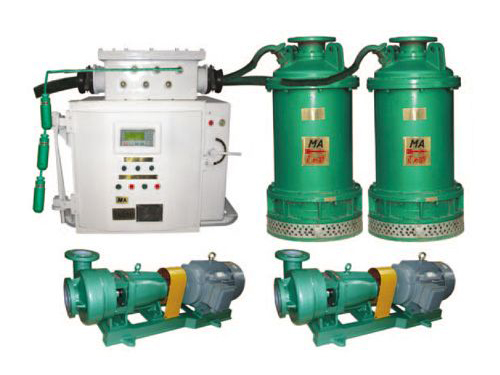

礦用隔爆兼本安型排水監控分站適用于煤礦井下有瓦斯和煤塵爆炸的危險場所。  內置西門子PLC作為模塊用作煤礦井下排水系統監測與控制。分站具有短路過載、漏電等多種保護功能  同時具備開關量模擬量視頻信號的采集與輸出功能。分站內置本安型干兆網絡交換機．可用于組建井下光纖以太環網，實現數據的交換功能。

產品控制功能：

分站對井下各排水點實行自動控制及運行參數自動檢測  遠程控制．動態就地顯示，并將數據信息傳送到地面生產調度和生產設備控制，進行實時監測監控及報警顯示故障歷史查詢和報表打印。分站通過檢測電機電流．電機電壓等參數．監視水泵工作狀態．直觀．形象實時地反映系統工作狀態并能進行控制。

分站具有監測水倉水位、管道壓力  水泵溫度  排水管流量等參數接口及電動閘閥的控制接口輸出．實現不同地點排水設施不同的控制方式。利用光纜和網絡口實現信息的交換從而完成對被控設備的自動控制。同時分站可組建千兆以太環網進行通信。

分站的以太網數據接口與N臺KxJ系列礦用水泵水位控制器實時通信，采集控制器的監測與保護信息．經PLC處理后通過以太網交換機以光纖傳導方式與主機實時通信，同時．分站也可就地控制：此控制方式下，操作員通過控制器上的按鈕及工作狀態顯示進行直接控制。

分站具有視頻信號的采集輸入的功能  防爆視頻攝像儀輸出的以太網光信號或電信號接入分站內網絡交換機。通過以太環網可傳輸志地面。

參數：

（1）接口方式：光纖接口；

接口數量：3個千兆接口、4個百兆接口；

傳輸方式：TCP/IP（波長1310nm的單模光纖）；

傳輸速率：10/100/1000 Mbps自適應；

光發射功率：（-20-0）dBm;

傳輸距離：20km;

(2)接口方式：RJ45型電接口；

接口數量：4個

傳輸數量：TCP/IP;

傳輸速率：10/100/1000 Mbps自適應；

電信工作電壓峰峰值：1V-5V

信號工作電流峰值：≤5mA；

傳輸距離：100m

(3)額定電壓：660V/1140V

本安參數：UO: DC24.3V、IO：500MA、LO:0.2MH、CO:2UF
